功能4： PCI多功能通用主設備

通用32位外部總線接口，24位地址總線接口輸出，BUSMASTER方式數據傳送，輸入輸出FIFO各為1K字節；
可以連接外部IO設備，如A/D，D/A等；
內部提供SDRAM參考設計，可以直接連接外部SDRAM和FLASH等存儲設備；
大提供64個輸入輸出GPIO；
AMCC S5933兼容寄存器和BUSMASTER工作方式；
可以為用戶定制IO接口連接外部設備；
占用600個宏單元，1萬5千門系統設計，外部接口頻率大可以達到80MHz,連接SDRAM可以達到66MHz工作頻率；
LVDS接口設計輸出；

功能5： PCI IDE接口

      完全VHDL源代碼設計，標準模塊化設計，可以移植到其他總線接口；
      支持ATA-6協議；
      標準PCI NATIVE方式PCI IDE接口；
      BUSMASTER IDE接口支持；
      標準PCI HOST方式，WINDOWS自帶驅動；
      支持PIO 0，1，2，3和多字DMA 0、1、2方式；
      支持UDMA33/66設計；（如果需要，請聯系技術支持）
      建議使用80針排線，減小干擾；
      外部22歐姆終結電阻，減小反射波干擾，匹配阻抗；
      內部FIFO輸入輸出各512字節，可以根據客戶需求增加；
      2200個宏單元設計，5.5萬門系統設計，33.33MHz工作頻率；

【訂購信息】

SHH1： 不單賣

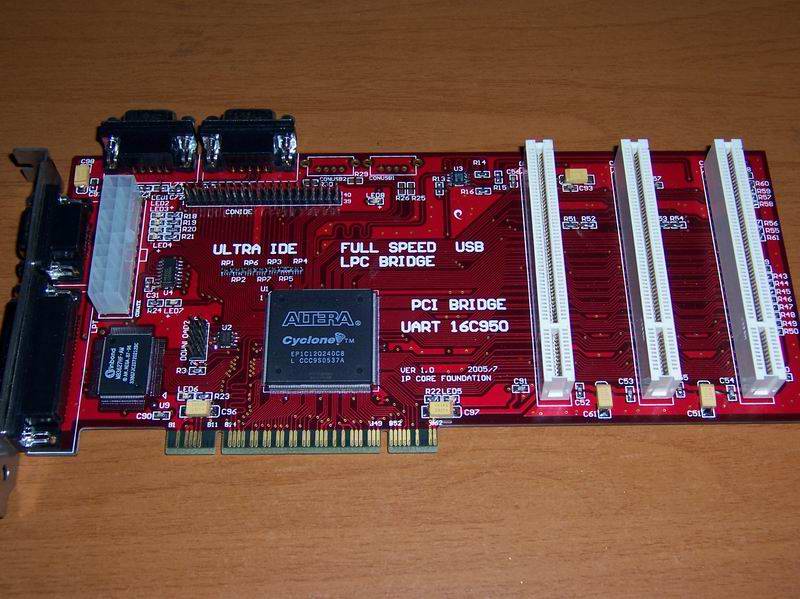

SH硬件驗證平臺電路板一張，SH硬件驗證平臺原理圖設計及PCB庫設計，無IP核提供，
BYTEBLASTER2下載電纜一根，QUARTUS2 5.1安裝光盤，驅動開發工具DRIVERWORKS和NTDDK安裝光盤；

SHD1： 2600元
SHH1+16C950串口源代碼設計+LPC接口源代碼設計+通用PCI主設備源代碼設計及以上源代碼
設計說明及操作手冊；

SHD2： 3600元
SHD1+PCI  TO  PCI橋源代碼設計及操作手冊和源代碼設計說明；

SHD3： 3600元
SHD1+PCI  IDE接口源代碼設計及操作手冊和源代碼設計說明；

SHD4（SHD3+SHD2）： 5000元

以上開發板均提供半年保修及長期技術支持服務，可以幫助客戶進行設計和檢驗；
購買以上開發板均贈送以下IP核設計：
        標準SDRAM接口設計；
        標準I2C接口設計；
        標準AC97音頻接口設計；
        標準USB功能IP核設計；
        ALTERA  MEGA IP核設計說明；
        ALTERA 下載電纜使用說明；
        驅動程序源代碼及開發流程說明；

SH IP核驗證平臺還可以提供多種內部IP核功能，可以為用戶定制開發各種IP核設計，如：
ALTERA NIOS2 CPU嵌入式系統設計；
8259兼容中斷控制器；
DDR SDRAM和SDRAM控制器；
LCD控制器，帶8M字節本地SDRAM顯示緩存，大支持1024x768顯示分辨率；
I2C控制器；
高速定時計數器；
嵌入式CPU總線擴展，如三星ARM2440 400MHz CPU外擴標準PCI總線設計；
以及其它用戶定制設計；
