慶祝開發板之家成立6周年，特進行大規模促銷，限期限量，歡迎搶購，先到先得，售完即止！

新加工200套，全smt貼片工藝機器生產！

1．DSP:     TMS320LF2407，高工作頻率40M；
2．RAM:     CY7C1021，64K x 16 Static RAM，其中32k作為程序RAM，32k作為數據RAM；
3．片上AD： 10位，片內Flash 32k×16 bit  FLASH。
4．DA芯片： 外置DA芯片，TLV5620 ，8bit。
5．RESET：  專門復位芯片，有手動復位按鈕；
7．POWER：  外部電源輸入（＋5V外負內正），專用3.3V穩壓芯片；
8．CAN收發器：PCA82C250
9．PWM方式控制的 直流電機。
10．IO口方式控制的 步進電機。

【系統資源】

• DSP處理器TMS320LF2407A ，高工作頻率40MHz；
• DSP芯片內置2.5k×16 bit SRAM；
• DSP芯片內置32k×16 bit  FLASH，利用燒寫插件可以方便的固化用戶程序；
• 外擴32k×16 bit 的程序RAM，32k×16 bit 的數據RAM；
• DSP所有功能引腳引出，120 pin；
• 程序、數據、IO均能獨立尋址64k；
• 監視用LED發光管一個（紅色）；
• 按鍵1個，可以做控制用；
• I/O輸入輸出模塊――按鍵控制4個LED（綠色)；
• SCI模塊――RS232通訊接口電路；
• SPI_DA模塊――4路8位串行D/A輸出；
• A/D轉換模塊――2路10位A/D采樣（可擴展到16路），可以通過跳線選擇利用DA輸出作為輸入信號源或者外部輸入作為信號源，方便用戶進行調試；
• CAN模塊――CAN總線收發器，可配合我們的CAN-232轉換器快速組建CAN網絡；
• PWM模塊――PWM控制微型直流電機正反轉，提供防反插接口；
• 支持步進電機，提供防反插接口，基本驅動代碼；
• 支持T6963控制器128×64圖形液晶，提供基本驅動演示代碼；
• 支持SEED1520控制器16×2字符液晶，提供基本驅動演示代碼；
• 液晶背光電源可以通過跳線選擇是外部輸入或板子提供；
• 專用復位芯片，保證可靠復位；
• 提供+5V、3.3V、GND、CLKOUT等主要信號的測試點，方便用戶調試；
• 提供一個+5V對外供電輸出接口，可以給外接擴展板進行供電，方便用戶調試；
• 提供四個固定孔，方便用戶安裝固定；
• 提供直流電機和步進電機的固定孔，方便固定電機；
• 物理尺寸：140 * 105 mm；


【擴展接口】

    1、DC+5V外部電源輸入接口；
    2、IEEE 1149.1標準JTAG接口；
    3、120 pin全部功能引腳通過插座引出，用戶可以擴展使用；
    4、RS232標準DB9接口插座；
    5、4路D/A輸出接口插座；
    6、2路A/D輸出接口插座（可擴展到16路）；
    7、CAN總線接口插座；
    8、直流電機接口；
    9、步進電機接口；
    10、12232液晶接口；
    11、T6963控制器128×64圖形液晶接口；
    12、液晶背光電源外部接口，可以通過跳線選擇；
    13、+5V對外供電輸出接口，方便用戶給給外接擴展板供電；

【代碼及實驗項目】

    實驗1． 外部RAM測試程序?qū)嶒灒?
    實驗2． 定時器控制LED程序?qū)嶒灒–語言版）；
    實驗2A．定時器控制LED程序?qū)嶒灒ˋSM語言版）；
    實驗3． 按鍵與走馬燈控制程序?qū)嶒灒?
    實驗4.  SCI串口通訊實驗；
    實驗5.  SPI接口的D/A實驗；
    實驗6.   A/D采樣實驗；
    實驗7.  CAN總線通訊實驗；
    實驗8.  PWM電機控制實驗；
    實驗9.  FLASH燒寫實驗；
    實驗10. 步進電機控制實驗（新贈送）；
    實驗11. T6963顯示控制實驗（新贈送）；

    更多代碼不斷更新中......

      以上項目均提供C語言版本的程序源代碼，均提供中文注釋，簡單易懂，配合詳盡的用戶手冊，用戶可以快速理解程序，其中實驗2同時提供c與asm版本。

【相關資料】

1．  完整的原理圖（Protel99se格式，保證與PCB完全吻合），快速掌握多項實用技術的具體應用；
2．  所有實驗提供C語言源代碼，均有詳細中文注釋；
3．  在線燒寫FLASH的方法與工具，用以固化用戶自己的程序；
4．  芯片手冊：開發板上全部芯片的芯片資料；
5．  贈送原版TI DSP開發環境CCS for C2000、CCS2.x for 5000，僅供學習用；
6．  提供仿真器驅動及其他DSP書籍光盤相關學習資料；
7．  贈送Acroread、Bushound、Keil C、ModelSim、Sscom等調試工具；
8．  贈送Xilinx下載線原理圖；
9．  贈送液晶字模軟件；
10． 提供2407擴展接口的PCB，方便用戶進行擴展板的制作和實驗；
11． 用戶手冊：非常詳細，包含電路分析、代碼說明、CCS2000快速入門指導等；
12． 全面提供本開發板Protel99 se 格式原理圖；
13． 全面提供本開發板PCB所有封裝庫；

14． 贈送本公司搜集整理的DSP資料DVD光盤，包含視頻教程、大學教程、資料圖紙等等。

1．產品簡介    4
    1.1 Study-2407A Ver1.0    4
    1.2 Study-2407A Ver2.0    5
          1.2.1 系統簡介    5
          1.2.2 系統資源    5
          1.2.3 擴展接口    6
          1.2.4 代碼及實驗項目    6
          1.2.5 相關資料    7
          1.2.6 典型應用    7
          1.2.7 相關配件    7
2．學習之前的準備工作    9
    2.1 硬件準備    9
    2.2 軟件準備    10
3．軟件安裝及設置    12
    3.1 安裝CCS 2.2 for C2000    12
    3.2 安裝仿真器驅動    12
    3.3設置CCS    13
         3.3.1 使用并口仿真器設置CCS    13
         3.3.2 使用USB接口仿真器設置CCS    21
    3.4 CCS軟件簡介    24
         3.4.1建立或打開一個PROJECT工程文件    24
         3.4.2 CMD文件設置    24
4．硬件電路講解    26
    4.1 供電電路    26
    4.2 時鐘振蕩電路    26
    4.3 外擴程序和數據RAM    27
    4.4 LED指示燈    27
    4.5 JTAG接口電路    28
    4.6 DSP引腳擴展    28
    4.7 走馬燈與按鍵    29
    4.8 SCI串口通訊    30
    4.9 SPI－D/A轉換    30
    4.10 A/D調理電路    31
    4.11 CAN通訊接口    32
    4.12 PWM電機控制    33
    4.13 128×64圖形LCD擴展接口    33
    4.14 16×2字符LCD擴展接口    34
    4.15 步進電機接口    35
5．軟件實驗講解    36
    5.1 外部RAM測試    36
    5.2 定時器控制LED實驗    37
    5.3 按鍵與走馬燈程序?qū)嶒?nbsp;   37
    5.4  SCI串口通訊實驗    38
    5.5  SPI接口的D/A實驗    39
    5.6  A/D采樣實驗    39
    5.7  CAN總線通信實驗    40
    5.8  PWM電機控制實驗    41
    5.9 步進電機控制實驗    41
    5.10 T6963液晶實驗    41
    5.11 SED1520液晶實驗    41
6．FLASH燒寫    42
    6.1  安裝燒寫軟件    42
    6.2  燒寫FLASH    43
         6.2.1 燒寫中斷向量表    43
         6.2.2 燒寫用戶程序    44
    6.3  關于int.out    50
7．參考資料    50
附1： Study-XDSPP并口仿真器產品說明    51
附2： Study-USB2.0仿真器產品說明    53
附3： 開發板之家產品列表    55

【典型應用】

    教學應用、工業自動化控制、UPS、電機控制、機器人；
   變頻控制、汽車、機械、磁盤驅動、數字濾波；
   振動分析、交流伺服、直流電機控制等。

【相關配件】

 1、Study-2407開發板（已經固化好vector）；
 2、直流電機（含固定螺釘）；
 3、9芯串口直連線；
 4、4個3*30銅柱；
 5、5V直流穩壓電源 (外負內正) ；
 6、 用戶光盤；

 7、步進電機：30元（另購）；
 8、12864圖形液晶：100元（另購）；



循序漸進的學習方法:
當您拿到這塊精美的開發板時,請不要急于通電。我們建議您：

第一： 先用1小時左右的時間仔細閱讀本用戶手冊，按照用戶手冊的順訊循序漸進的學習！

第二： 特別了解正確的操作步驟、注意事項、本開發板各個模塊、跳線的含義和定義。

第三： 按照用戶手冊的順序講本開發板提供的例子中做實驗， 如果正常了， 那么想想這個例子為什么要這樣寫？這句話不要可不可以？ 想好了再改程序，重新做實驗。如果有問題，好的辦法是登陸官方論壇， 隨時有數十位熱心朋友和你在一起，分享學習的喜悅和進步！

第四： 切記不要輕易燒寫FLASH，等弄明白所有代碼和電路后再進行燒寫FLASH的操作！

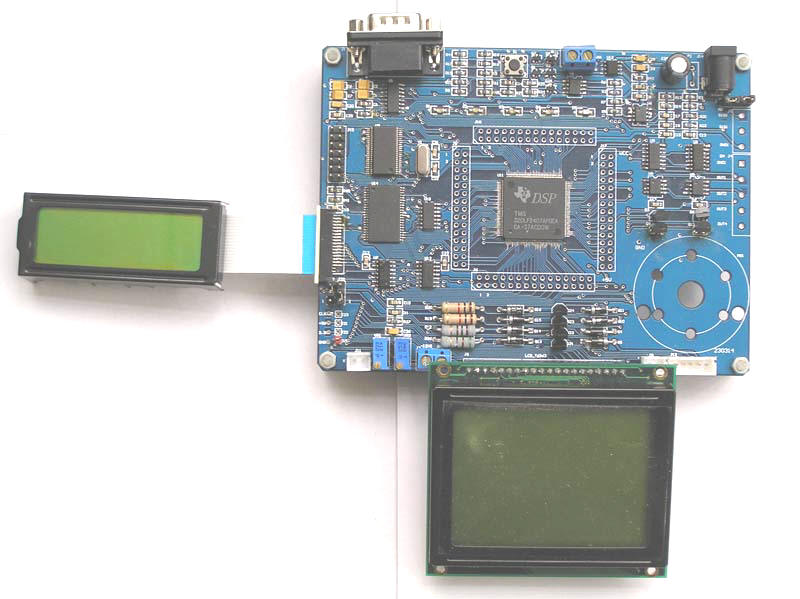

搭配液晶的整體效果圖
